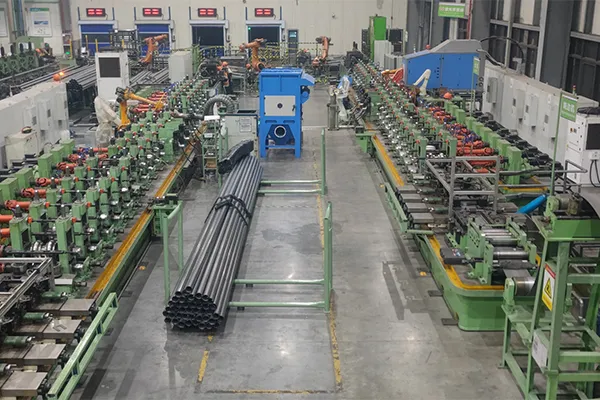

Linea di saldatura laser per tubi (tubi e laminatoi per tubi)
Sistema integrato di produzione di tubi saldati al laser per parti tubolari metalliche in applicazioni automobilistiche e industriali, con velocità fino a 15 m/min e precisione di cucitura di 0,1 mm
- Potenza laser: 15000–45000 W
- Velocità di saldatura: 8–15 m/min
- Resistenza del materiale saldabile: > 800 MPa
- Spessore del materiale saldabile: < 4 mm
- Precisione di saldatura: < 0.1 mm
- Resa del materiale: > 96%
- Deformazione del tubo dopo la saldatura: ≤ 1.5 mm/m
- Resistenza del cordone di saldatura: nessuna fessurazione dopo il test di svasatura, conforme alla norma GB/T 34204-2017
Flusso di processo
Svolgimento e raddrizzatura → Saldatura di testa a cesoia → Stoccaggio nell'accumulatore → Livellamento del nastro → Fresatura dei bordi → Formatura grossolana → Formatura fine → Tracciamento del cordone di saldatura → Pulizia laser → Preriscaldamento laser → Saldatura laser → Post-riscaldamento laser → Dimensionamento → Prova con correnti parassite → Raddrizzatura del tubo → Marcatura laser → Taglio a misura → Impilaggio automatico → Trasporto AGV → Stoccaggio del prodotto finito
- Controllo della qualità della saldatura
I cordoni devono presentare uniformità estetica e resistenza meccanica, rispettando standard prestazionali rigorosi. È fondamentale prevenire difetti quali porosità, cricche, mancata penetrazione, bruciature e deformazioni. - Complessità degli impianti
Le linee di saldatura laser integrano molteplici fasi: carico materiale, fresatura bordi, formatura del tubo, saldatura laser, taglio a misura, controlli online con correnti parassite e scarico robotizzato. L’integrazione di sistemi meccanici, elettrici, ottici e metallurgici comporta un’elevata complessità tecnica. - Stabilità del sistema di controllo
Per garantire efficienza e qualità costante, il processo si basa su automazione avanzata e controllo intelligente, capaci di mantenere condizioni operative stabili durante la produzione. - Automazione e regolazione intelligente
I parametri di saldatura devono essere adattati con precisione e in tempo reale alle diverse condizioni produttive, assicurando ripetibilità ed efficienza. - Adattabilità ai materiali
Le attrezzature devono lavorare con diversi materiali, diametri e spessori, inclusi acciai ad altissima resistenza superiori a 800 MPa.
- Azionamento e controllo del movimento ad alta precisione
Una velocità di saldatura costante è ottenuta grazie a 15 unità servoassistite ad alta precisione, integrate con controllo adattivo e feedback in tempo reale. Ciò consente risposte rapide alle variazioni di processo e movimenti fluidi e stabili. - Visione artificiale e sistemi di rilevamento
Telecamere industriali e sensori Cognex monitorano il cordone durante la saldatura, rilevando tempestivamente eventuali difetti e trasmettendo i dati al sistema di controllo per mantenere il processo sotto supervisione costante. - Sviluppo integrato di tecnologie laser avanzate
Il miglioramento di qualità ed efficienza richiede una stretta integrazione tra automazione e controllo intelligente. Lo sviluppo si concentra su saldatura ad alta velocità (fino a 15 m/min) e applicazioni laser ad alta potenza (diversi kW) per tubi in acciaio ad alta resistenza. Le aree chiave includono tracciamento del cordone, allineamento rapido e preciso, controllo difetti e accuratezza di formatura. Sono inoltre previste simulazioni strutturali per componenti leggeri e valutazioni prestazionali, a supporto di linee completamente automatizzate.
Monitoraggio in tempo reale della velocità
Sensori e sistemi di feedback controllano costantemente la velocità di saldatura, regolando i parametri per mantenerla entro i valori target.
Ottimizzazione tramite test
Attraverso prove successive vengono valutate diverse velocità e accelerazioni, identificando le impostazioni ottimali. I parametri vengono poi affinati progressivamente fino a ottenere un controllo stabile e preciso del processo.

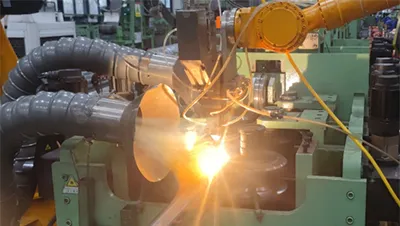

Elevata potenza laser
La potenza di saldatura laser varia da 15000 W a 45000 W, adatta per la saldatura stabile di tubi di diverse dimensioni e spessori.

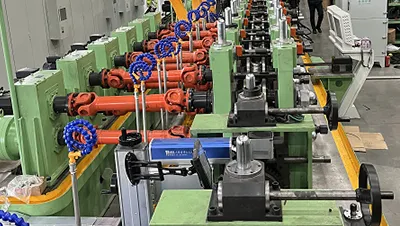

Elevata velocità di saldatura
La velocità di produzione può raggiungere i 15 m/min, consentendo una produzione continua ed efficiente dei tubi.

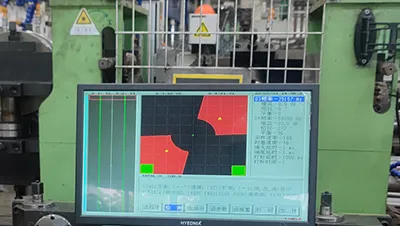

Elevata precisione di saldatura
La deviazione del cordone di saldatura è controllata entro 0,1 mm, contribuendo a mantenere una qualità di saldatura costante.

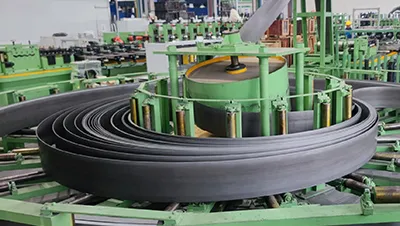

Compatibilità con acciai ad alta resistenza
Progettato per la saldatura di acciai ad alta resistenza superiori a 800 MPa, comunemente utilizzati nelle applicazioni automobilistiche

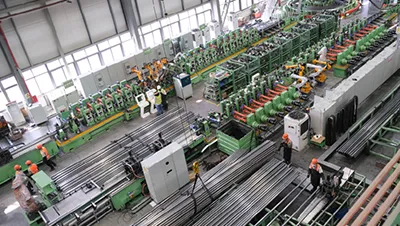

Elevata resa dei materiali
L'utilizzo dei materiali supera il 96%, contribuendo a ridurre gli scarti e a migliorare l'efficienza produttiva complessiva.
