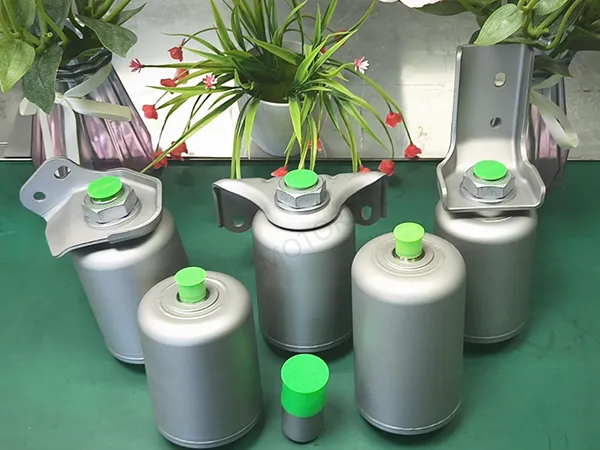

Accumulatore a soffietto metallico
Componenti di accumulo energetico per il controllo preciso dei fluidi nei sistemi idraulici e pneumatici automobilistici e industriali
L’accumulatore a soffietto metallico di precisione è un dispositivo ad alte prestazioni per l’accumulo di energia e la regolazione dinamica, che utilizza un soffietto metallico come elemento centrale di separazione. Trova ampia applicazione nei sistemi idraulici e pneumatici che richiedono risposta ad alta frequenza, perdite minime e condizioni operative particolarmente pulite.
Il livello di precisione si manifesta nell’elevata qualità costruttiva, nella rapidità di risposta dinamica, nell’affidabilità della tenuta e nella stabilità del controllo volumetrico. Rispetto agli accumulatori tradizionali a pistone o a membrana, la versione a soffietto metallico risulta più idonea per applicazioni che impongono standard elevati in termini di accuratezza e affidabilità.

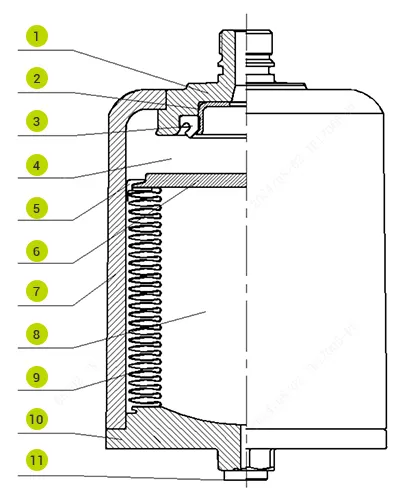

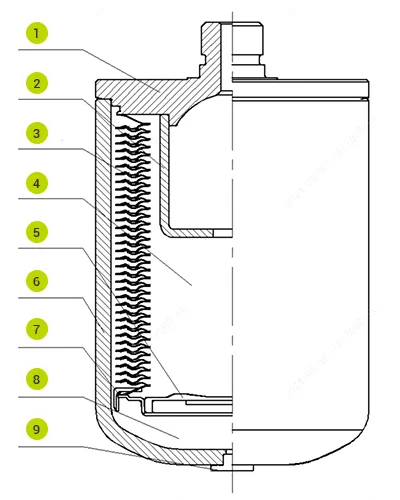

La struttura è incentrata sul gruppo soffietto metallico ed è composta da tappo terminale ad alta pressione, soffietto, tappo di gonfiaggio, porta fluido (o gas), valvola di carica e altri elementi funzionali. Il principio di funzionamento si basa sulla deformazione elastica del soffietto, che consente la separazione tra gas e fluido e un’efficiente conversione dell’energia.
- Tappo terminale dell'olio
- Anello di ritenuta
- Anello di tenuta
- Camera dell'olio
- Anello di guida
- Coperchio di tenuta
- Cilindro
- Camera del gas
- Soffietto
- Tappo terminale
- Tappo di tenuta del gas
- Tappo terminale dell'olio
- Manicotto di supporto
- Soffietto
- Camera dell'olio
- Coperchio di tenuta
- Cilindro
- Anello di guida
- Camera del gas
- Tappo di tenuta del gas
-
Accumulo dell’energia
Quando la pressione del sistema supera quella del gas precaricato nell’accumulatore, il fluido comprime il soffietto riducendo il volume del gas interno. La pressione del gas aumenta secondo la legge di Boyle, trasformando l’energia del sistema in energia potenziale immagazzinata. -
rilascio dell’energia
Quando la pressione del sistema scende al di sotto di quella del gas interno, il soffietto si riespande per effetto della pressione del gas, spingendo il fluido nel circuito e restituendo l’energia accumulata. -
Prestazioni di precisione
L’espansione del soffietto presenta una correlazione lineare con la variazione di pressione (linearità ≤ 0,5%), consentendo un controllo estremamente accurato del volume. L’assenza di parti soggette ad attrito — poiché il soffietto è rigidamente collegato ai terminali e privo di componenti scorrevoli — riduce il tempo di risposta a ≤ 5 ms. Questo rende il dispositivo particolarmente adatto all’assorbimento di pulsazioni ad alta frequenza, come variazioni di pressione comprese tra 10 e 100 Hz.

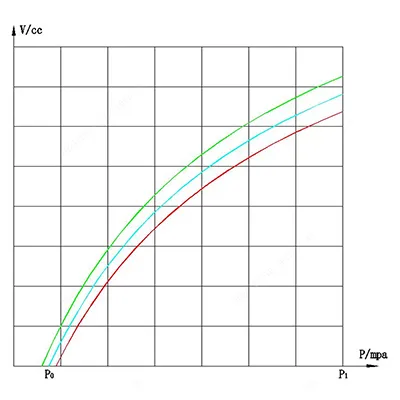

La curva PV (pressione-volume) rappresenta graficamente la relazione tra la pressione del sistema (P) e il volume interno del fluido (V). Tale curva è fondamentale per analizzare le prestazioni dell’accumulatore e comprenderne il comportamento dinamico durante le fasi di accumulo e rilascio dell’energia.
- Pressione di precarica (P0): pressione del gas all'interno dell'accumulatore quando non vi è pressione sul lato olio/fluido.
- Pressione di esercizio (P1): pressione massima di esercizio che l'accumulatore può raggiungere in condizioni di lavoro normali.
- Pressione di progetto (P2): pressione massima che l'accumulatore è strutturalmente progettato per sopportare.
- Volume effettivo (V0): volume della camera del gas dell'accumulatore in condizioni di precarica.
- Temperatura di esercizio: da −40 °C a 120 °C.
- Pressione di scoppio: ≥ 80 MPa.
| Caratteristiche | Accumulatore a soffietto metallico di precisione | Piston-Type Accumulator | Accumulatore a membrana |
| Tasso di perdita | ≤ 1 × 10⁻⁹ Pa·m³/s | Higher (possible wear of friction pairs) | inferiore (ma l'invecchiamento della gomma può causare perdite) |
| Tempo di risposta | ≤5ms | ≥50ms | ≤20ms |
| Linearità del volume | ≤0.5% | ≥2% | ≤1% |
| Pulizia | Nessuna contaminazione da particelle (struttura a soffietto metallico) | Possibile generazione di particelle metalliche | Possibile generazione di particelle di gomma |
| Durata a fatica (cicli) | ≥ 1,000,000 | ≥ 500,000 | ≥ 300,000 |
| Pressione applicabile | 0.5–31.5 MPa (modelli ad alta pressione fino a 70 MPa) | 0.5-31.5 MPa | 0.5-25 MPa |
L'elevata precisione, l'eccezionale pulizia e la rapidità di risposta degli accumulatori a soffietto metallico di precisione li rendono la soluzione preferita nei seguenti campi:
- Produzione di semiconduttori ed elettronica
Impiegati nei sistemi di azionamento idraulico delle macchine per litografia dei wafer e nelle apparecchiature per impianto ionico, questi dispositivi assorbono le pulsazioni di pressione ad alta frequenza, evitando deviazioni nella precisione di lavorazione dei wafer. Grazie all’assenza di perdite e di contaminazione da particelle, rispondono ai rigorosi requisiti di ultra-pulizia, come quelli richiesti nelle camere bianche di Classe 10.
- Macchine utensili di precisione e robotica
Nei sistemi idraulici di bilanciamento del mandrino compensano le variazioni istantanee di pressione, ad esempio durante il taglio ad alta velocità, assicurando la stabilità del numero di giri (fluttuazione ≤ ±1 rpm). Nei sistemi di azionamento dei robot collaborativi forniscono una compensazione energetica immediata, contribuendo a ridurre il consumo dei servomotori.
- Apparecchiature medicali
Negli attuatori idraulici dei robot chirurgici, come quelli per strumenti laparoscopici, il controllo preciso del volume garantisce movimenti con accuratezza millimetrica. Nei circuiti idraulici delle macchine per emodialisi, l’assenza di componenti in gomma elimina il rischio di contaminazione del sangue.
- Aerospaziale e difesa
Negli attuatori idraulici per il controllo d’assetto dei satelliti, i soffietti in titanio leggero e l’elevata affidabilità assicurano un funzionamento stabile in un intervallo di temperatura compreso tra -50 °C e 150 °C, consentendo l’accumulo e il rilascio di energia per la regolazione dell’assetto. Nei sistemi di guida dei missili, assorbono le variazioni di pressione generate dalle vibrazioni del motore, preservando la precisione del controllo.

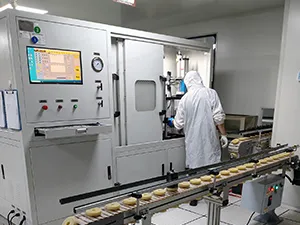

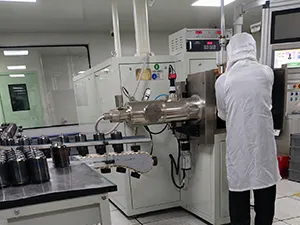

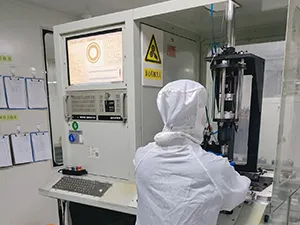

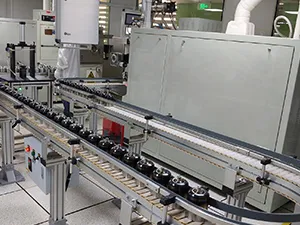

Capacità produttiva
- 3 linee di produzione automatizzate
- Capacità mensile stimata: 100.000 unità
- Le attrezzature principali includono: macchine formatrici a soffietto, saldatrici sottovuoto a fascio di elettroni, saldatrici al plasma a microfascio, apparecchiature di rilevamento difetti a ultrasuoni, sistemi di rilevamento perdite di elio, sistemi di collaudo PV online e saldatrici a tenuta con inverter a media frequenza.

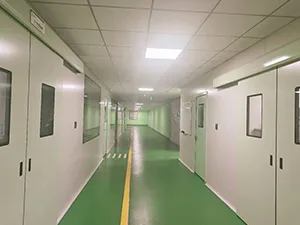

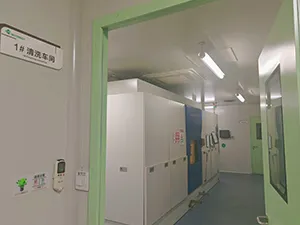

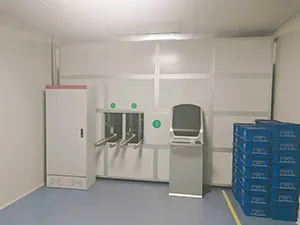

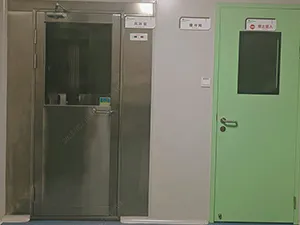

Requisiti della camera bianca per la produzione di accumulatori
- Livello di pulizia: camera bianca di classe 1.000.000
- Temperatura e umidità: temperatura 18-28 °C, umidità 45-65%
- Frequenza di ricambio dell'aria: non meno di 12 ricambi d'aria all'ora
- Pulizia dell'olio idraulico: test di pulizia NAS applicato, l'olio idraulico iniettato deve soddisfare il livello ≤ NAS 8
- Pulizia interna: metodo gravimetrico applicato prima del riempimento dell'olio; la contaminazione interna deve essere ≤ 4 mg

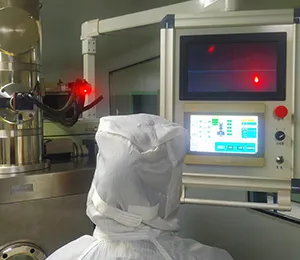

Saldatura a fascio di plasma

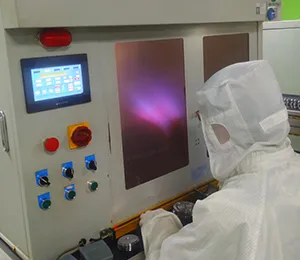

Test di tenuta all'aria

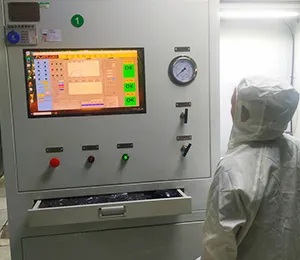

Test delle prestazioni fotovoltaiche

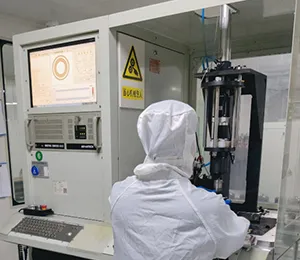

Rilevamento dei difetti tramite ultrasuoni
